Hvad er jorden i elektroniske kredsløb?

et eksempel kredsløb med masser af forbindelser til jorden

Når du begynder at lære om kredsløb, er du nødt til at spørge “Hvad er jorden?”på et eller andet tidspunkt. Antager du faktisk at forbinde dit kredsløb i jorden??

først og fremmest: jordforbindelse i elektronik er forskellig fra jordforbindelsen i stikkontakter (selvom de nogle gange er forbundet).

jordforbindelse i elektronik

Jeg fik en e-mail fra en læser for lidt tilbage:

“jordsymbolet vises fortsat på forskellige punkter i et kredsløb, og jeg kunne ikke forstå, hvorfor et bestemt sted blev valgt til jordforbindelse. Hvad er jorden?”

jordforbindelse betyder simpelthen at forbinde det til jorden.

og i elektronik er jorden bare et navn, vi giver til et bestemt punkt i kredsløbet.

for eksempel i et kredsløb med et batteri (med en positiv og en negativ terminal) henviser vi normalt til den negative terminal som jord.

og for at forenkle tegningen af kredsløbet bruger vi et symbol.

jordsymbolet
jordsymbolet

så i stedet for at tegne linjer til alle de steder, der skal forbindes til minus, placerer du i stedet jordsymbolet der. Dette gør kredsløbsdiagrammet meget renere, når der er mange forbindelser til minus.

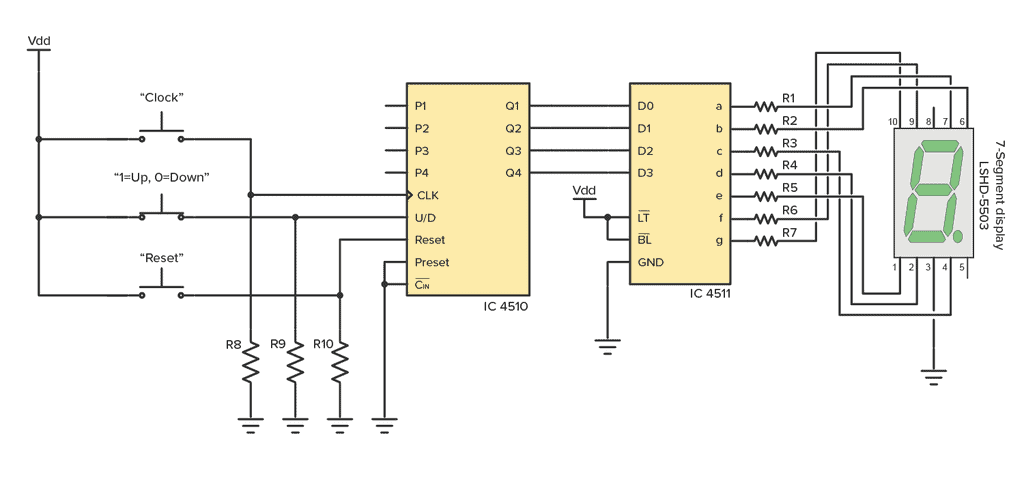

et eksempel kredsløb med masser af forbindelser til jorden
et eksempel kredsløb ved hjælp af jordsymboler

strøm af strøm, når jordsymbolet vises

for at se, hvordan jordsymbolet er strøm strømmer i et kredsløbsdiagram med jordsymboler, bare tilslut alle de punkter, der har jordsymboler. Det er, hvad du gør, når du bygger kredsløbet.

et kredsløb med batteri og modstand forbundet indirekte til batteri med jordsymboler.
et skematisk ved hjælp af jordsymboler
et kredsløb med batteri og modstand forbundet direkte til batteri med linjer.
det samme skematisk vist uden jordsymboler

kredsløb med Positive, Negative og jordforbindelser

i nogle skematiske diagrammer finder du en forbindelse til en positiv terminal, en negativ terminal og en jordterminal.

Dette er almindeligt i for eksempel forstærkerkredsløb:

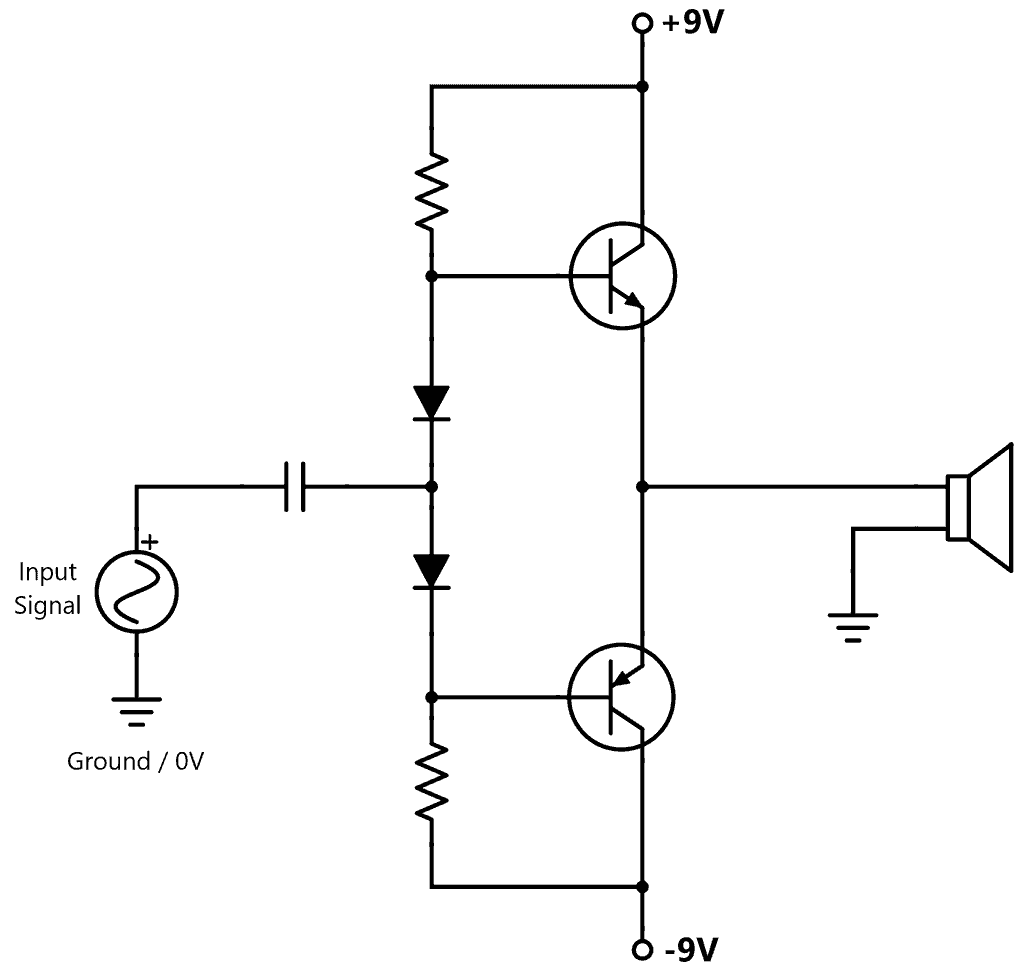

et forstærkerkredsløb med dobbelt strømforsyning

så hvordan fungerer dette?

i dette scenario er jorden midtpunktet mellem den positive og den negative terminal. Du kan oprette disse tre spændingspunkter for eksempel ved at forbinde to strømkilder i serie:

batterier tilsluttet acheive negativ spænding
jorden ved brug af dobbelt strømforsyning

da jordterminalen er i midten mellem +9v og-9v, det er normalt at kalde det nul volt (0V).

Klik her for at lære, hvad negativ spænding er.

Hvad er jordbunden i stikkontakter?

nogle gange henviser jordforbindelse til en faktisk forbindelse til jorden. Det er tilfældet, når vi taler om ledninger af stikkontakterne i dit hus. I dette tilfælde er jordforbindelsen en faktisk forbindelse til jorden uden for dit hus.

denne forbindelse er Af sikkerhedshensyn og er ofte forbundet til et apparats chassis. Ideen er, at hvis der opstår et problem, så en strømførende ledning kommer i kontakt med chassiset, ledes strømmen til jorden i stedet for gennem din krop, hvis du rører ved chassiset.

i nogle tilfælde, for eksempel i lydforstærkere, er det almindeligt, at signalgrunden også er forbundet til chassiset og dermed også til jorden.
